원래 장소:
중국
브랜드 이름:
YUANTONG
인증:
ISO
모델 번호:
GYTA53+333
저희와 연락
제품 설명

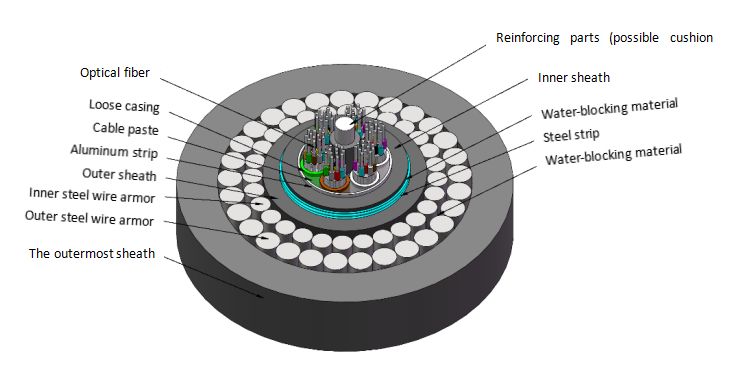

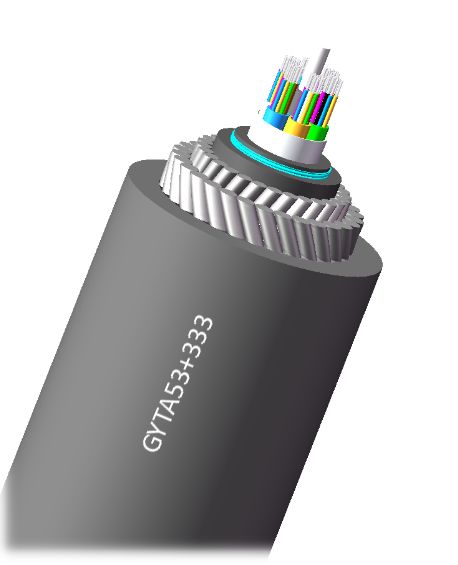

광케이블의 구조는 단일 모드 또는 다중 모드 광섬유를 고탄성 플라스틱으로 만들어진 방수 화합물로 채워진 루즈 튜브에 삽입하는 것입니다. 케이블 코어의 중심에는 금속 보강 요소가 있습니다. 여기에는 금속 보강 요소, 루즈 레이어 가닥 충전 유형, 알루미늄-폴리에틸렌 결합 내부 시스, 강철-폴리에틸렌 결합 내부 시스, 이중층 둥근 강철 와이어 아머 및 통신용 폴리에틸렌 외부 시스가 포함됩니다. 일부 광케이블 코어 수의 경우 폴리에틸렌 패드 층이 금속 중앙 보강 요소 외부에 압출됩니다. 루즈 튜브(및 충전 로프)는 컴팩트하고 둥근 케이블 코어를 형성하기 위해 중앙 보강 요소 주위에 꼬여 있습니다. 케이블 코어 내부의 틈새는 방수 화합물로 채워지고 알루미늄-폴리에틸렌 결합 내부 시스로 압출된 다음 강철-폴리에틸렌 결합 내부 시스로 압출됩니다. 이중층 미세 둥근 강철 와이어로 장갑을 씌운 후 틈새는 방수 화합물로 채워집니다. 최종 폴리에틸렌 외부 시스는 케이블을 형성하기 위해 압출됩니다.
Youdaoplaceholder0 포설 방법: 직접 매설, 수중 포설, 등반 포설, 습지 등.
Youdaoplaceholder0 적용 범위: 장거리 통신 및 사무실 간 통신 등에 적합합니다. 일반적으로 > 100M 및 < 250M의 깊은 수역에 수중으로 포설됩니다.
Youdaoplaceholder0 실행 표준: YD/T 901-2018 가닥 통신용 옥외 광케이블.
Youdaoplaceholder0 제품 특징:
① 루즈 튜브의 광섬유 과잉 길이의 합리적인 설계 및 정확한 제어와 케이블링 방법은 광케이블에 우수한 기계적 및 환경적 성능을 부여합니다.
② 보강 부품 외부와 케이블 코어 내부는 방수 케이블 페이스트로 채워져 광케이블의 방습 및 방수 효과를 보장합니다.
③ 광케이블은 굴곡에 대한 우수한 유연성과 저항성을 가지고 있습니다.
④ 케이블 코어를 금속 테이프로 종방향으로 감싸면 광케이블의 방습 효과가 향상되고 특정 압축 저항 능력도 부여됩니다.
⑤ 이중층 강철 와이어 아머 층은 광케이블에 더 나은 압축 및 인장 강도를 부여합니다.
Youdaoplaceholder0 기술 매개변수 (일반 값) :
| 모델 | 코어 |
외경 /mm |
인장 /N | 평탄화 N/100mm | 최소 굽힘 반경 /mm |
단일 모드 광 섬유 감쇠 dB/KM |
해당 온도 /℃ |
참조 중량 광케이블의 kg/KM |
||||
| 장기 | 간단한 | 장기 | 간단한 | "동적" | 정적 | 1310nm | 1550nm | |||||
| GYTA53+333 | 2-30 | 21.4 | 20000 | 40000 | 4000 | 6000 | 30D | 15D | ≤0.36 | ≤0.22 | -40～+70 | 890 |
| GYTA53+333 | 32-36 | 21.6 | 20000 | 40000 | 4000 | 6000 | 30D | 15D | ≤0.36 | ≤0.22 | -40～+70 | 900 |
| GYTA53+333 | 38-60 | 22.1 | 20000 | 40000 | 4000 | 6000 | 30D | 15D | ≤0.36 | ≤0.22 | -40～+70 | 910 |
| GYTA53+333 | 62-72 | 22.8 | 20000 | 40000 | 4000 | 6000 | 30D | 15D | ≤0.36 | ≤0.22 | -40～+70 | 960 |
| GYTA53+333 | 74-96 | 24.5 | 20000 | 40000 | 4000 | 6000 | 30D | 15D | ≤0.36 | ≤0.22 | -40～+70 | 1120 |
| GYTA53+333 | 98-120 | 26.0 | 20000 | 40000 | 4000 | 6000 | 30D | 15D | ≤0.36 | ≤0.22 | -40～+70 | 1250 |
| GYTA53+333 | 122-144 | 28.0 | 20000 | 40000 | 4000 | 6000 | 30D | 15D | ≤0.36 | ≤0.22 | -40～+70 | 1430 |
