원래 장소:
중국
브랜드 이름:
YUANTONG
인증:
ISO
모델 번호:
GYTC8A
저희와 연락

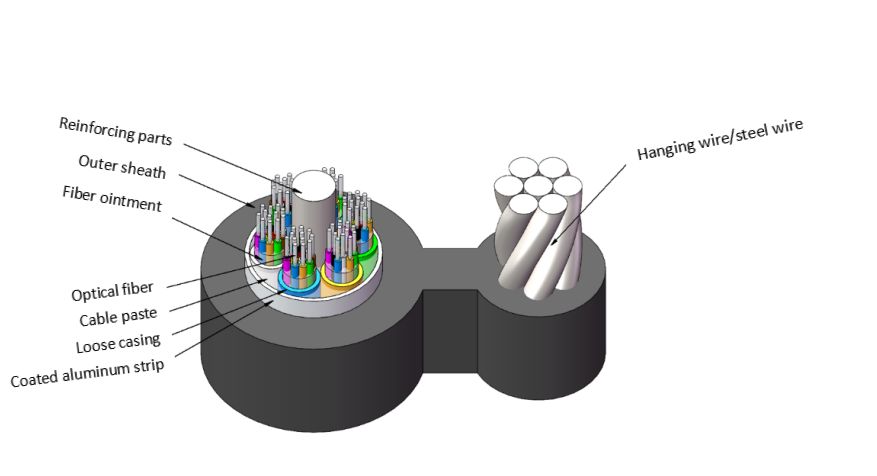

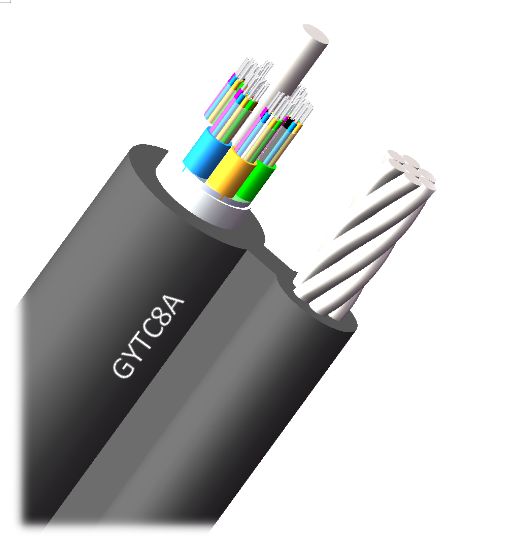

제품 설명 광케이블의 구조는 방수 화합물로 채워진 고탄성 플라스틱으로 만들어진 루즈 튜브에 단일 모드 또는 다중 모드 광섬유를 삽입하는 것입니다. 케이블 코어의 중심은 금속 보강 부재입니다. 특정 코어 수의 광케이블의 경우, 광케이블의 구조는 방수 화합물로 채워진 고탄성 플라스틱으로 만들어진 루즈 튜브에 단일 모드 또는 다중 모드 광섬유를 삽입하는 것입니다. 폴리에틸렌 쿠션 층이 압출되어 금속 중앙 보강 부품 주위에 감겨 있습니다. 루즈 튜브(및 충전 로프)는 조밀하고 둥근 케이블 코어를 형성하기 위해 중앙 보강 부품 주위에 꼬여 있습니다. 케이블 코어 내부의 틈새는 방수 화합물로 채워져 있습니다. 알루미늄-폴리에틸렌 결합 시스가 압출되어 외부를 감싸고 강선 행거가 추가되어 케이블을 형성합니다.
포설 방법: 자립형, 가공선 등
적용 범위: 장거리 통신 및 사무실 간 통신 등에 적합합니다.
실행 표준: YD/T 1155-2011 "8"자형 자립형 통신용 광케이블.
제품 특징:
① 루즈 튜브의 광섬유 과잉 길이의 합리적인 설계 및 정확한 제어와 케이블링 방법은 광케이블에 우수한 기계적 및 환경적 성능을 부여합니다.
② 보강 부품의 외부와 케이블 코어의 내부는 광케이블의 방습 및 방수 효과를 보장하기 위해 방수 케이블 페이스트로 채워져 있습니다.
③ 광케이블은 우수한 유연성과 굽힘 저항성을 가지고 있습니다.
④ 케이블 코어를 알루미늄 스트립으로 세로로 감싸면 광케이블의 방습 효과가 더욱 우수해집니다.
⑤ 강선은 인장 강도가 매우 높으며 자립형 가공선 포설에 편리합니다.
기술 매개변수(일반 값):
| 모델 | 코어 | "크기" /mm | 인장 /N | 압착 N/100mm | 최소 굽힘 반경 /mm | 광섬유 감쇠 dB/KM | 적용 온도 /℃ | 광케이블 무게 kg/KM | ||||
| 长期 | 短暂 | 长期 | 短暂 | 动态 | 静态 | 1310nm | 1550nm | |||||
| GYTC8A | 2-30 | 5.6+9.2/17.3 | 1800 | 5500
| 300 | 1000 | 20D | 10D | ≤0.36 | ≤0.22 | -40～+60 | 162 |
| GYTC8A | 32-36 | 5.6+9.6/17.7 | 1800 | 5500
| 300 | 1000 | 20D | 10D | ≤0.36 | ≤0.22 | -40～+60 | 176 |
| GYTC8A | 38-60 | 5.6+10.5/18.6 | 1800 | 5500
| 300 | 1000 | 20D | 10D | ≤0.36 | ≤0.22 | -40～+60 | 190 |
| GYTC8A | 62-72 | 5.6+11.1/19.2 | 1800 | 5500
| 300 | 1000 | 20D | 10D | ≤0.36 | ≤0.22 | -40～+60 | 214 |
| GYTC8A | 74-96 | 5.6+12.6/20.7 | 1800 | 5500
| 300 | 1000 | 20D | 10D | ≤0.36 | ≤0.22 | -40～+60 | 251 |
| GYTC8A | 98-120 | 5.6+14.0/22.1 | 1800 | 5500
| 300 | 1000 | 20D | 10D | ≤0.36 | ≤0.22 | -40～+60 | 292 |
| GYTC8A | 122-144 | 5.6+15.4/23.5 | 1800 | 5500
| 300 | 1000 | 20D | 10D | ≤0.36 | ≤0.22 | -40～+60 | 339 |
