원래 장소:
중국
브랜드 이름:
YUANTONG
인증:
ISO
모델 번호:

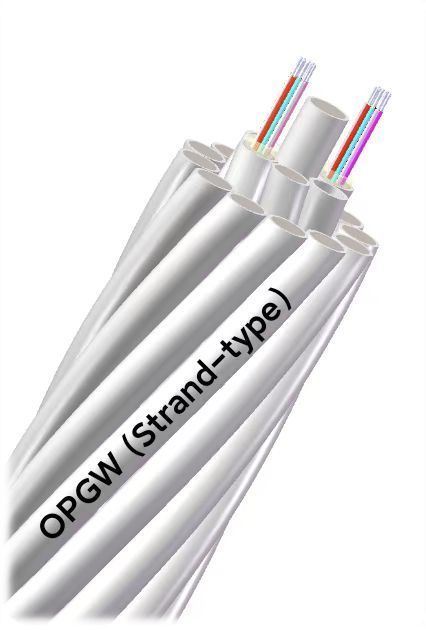

OPGW 스트랜드 타입
저희와 연락

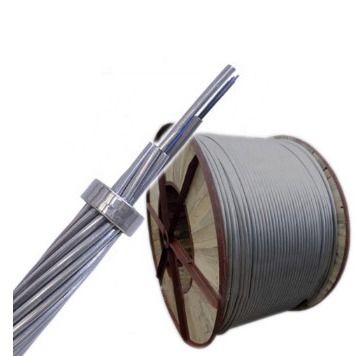

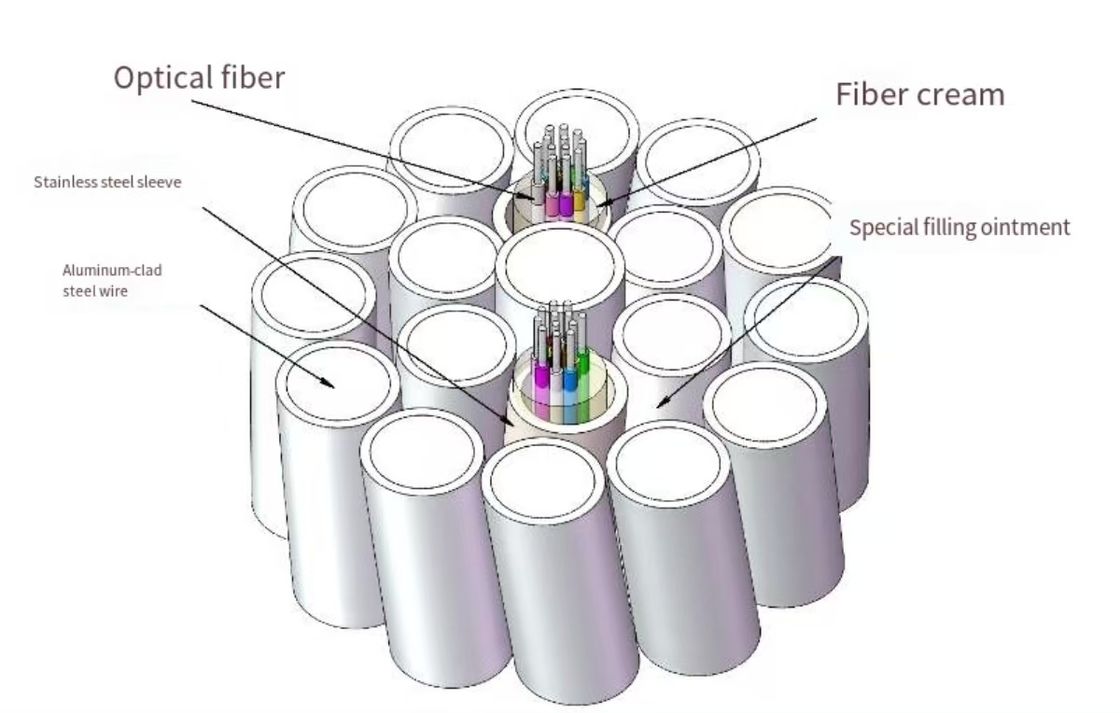

제품 설명: 광섬유 복합 가공 지선(OPGW)은 광섬유를 포함하는 가공 지선의 일종으로, 가공 지선 및 광통신과 같은 여러 기능을 갖추고 있습니다. 주로 110kV 이상 및 신규 건설된 가공 고전압 송전 시스템의 통신 회선에 사용됩니다. 또한 기존 가공 고전압 송전 시스템의 기존 지선을 교체하고, 광통신 회선을 추가하며, 단락 전류를 전도하고, 낙뢰 보호를 제공하는 데 사용할 수 있습니다. 금속 와이어로 감싼 OPGW 광케이블은 더욱 안정적이고 안전합니다. 가공 지선과 광케이블이 하나로 통합되어 있어 다른 유형의 광케이블에 비해 건설 기간을 단축할 뿐만 아니라 건설 비용도 절감할 수 있습니다. 또한 OPGW가 알루미늄 피복 강선 또는 알루미늄 합금선으로 꼬여 만들어진 경우, 이는 우수한 도체 가공 지선을 설치하는 것과 같아 송전선의 잠재적 전력 공급 전류 감소, 전력 주파수 과전압 감소, 통신선에 대한 전력선의 간섭 및 위험한 영향 개선과 같은 여러 가지 이점을 가져올 수 있습니다. 광섬유는 전자기 간섭 방지 및 경량과 같은 특성으로 인해 최적의 매달기 위치 및 전자기 부식 문제를 고려하지 않고 송전선 타워 상단에 설치할 수 있습니다. 따라서 OPGW는 높은 신뢰성, 우수한 기계적 성능 및 비교적 낮은 비용을 특징으로 합니다. 이 기술은 신규 지선을 설치하거나 기존 지선을 교체할 때 특히 적합하고 경제적입니다. 사용자 요구 사항에 따라 특수 구조를 맞춤 제작할 수 있습니다.

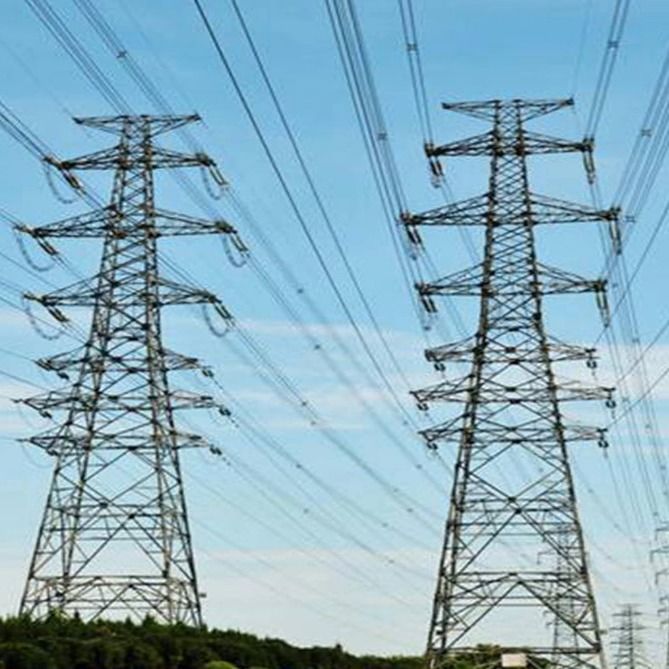

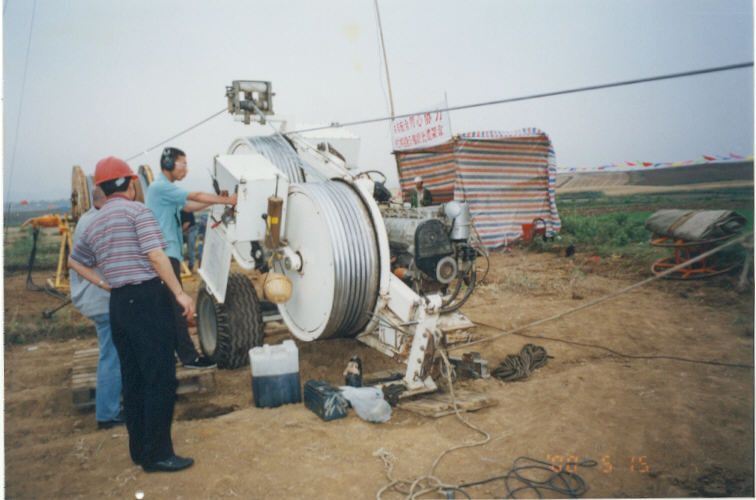

포설 방법: 고압 송전 타워에 가공으로 사용됩니다.
실행 표준: DL/T 832-2016 광섬유 복합 가공 지선, JB/T 8999-2014 광섬유 복합 가공 지선 등
제품 특징:
① 110kv를 초과하는 고전압 회선의 경우, 보폭 간격이 비교적 큽니다(일반적으로 250M 이상).
② 유지 보수가 용이하며, 선로 교차 문제를 해결하기 쉽고, 기계적 특성은 큰 선로 교차 요구 사항을 충족할 수 있습니다.
③ OPGW의 외부 레이어는 금속 갑옷으로 만들어져 고전압 침식 및 열화에 영향을 미치지 않습니다.
④ OPGW는 건설 중 전원을 꺼야 하므로 상당한 정전 손실이 발생합니다. 따라서 OPGW는 110kv 이상의 신규 건설된 고전압 선에 사용해야 합니다. OPGW의 성능 지표에서 단락 전류가 클수록 갑옷에 더 많은 우수한 도체가 필요하며, 이에 따라 인장 강도가 감소합니다. 특정 인장 강도 조건에서 단락 전류 용량을 늘리려면 금속 단면적을 늘려야 하며, 이는 케이블 직경과 케이블 무게 증가로 이어집니다. 따라서 포설 중 선로 타워의 강도 지표에 엄격한 요구 사항을 부과해야 합니다.
기술 매개변수(일반 값):
| 모델 | 단면적 /mm | 외경 /mm | 파단력/KN | 무게 kg/KM |
| OPGW | 60 | 10.8 | 62.7 | 390 |
| OPGW | 70 | 11.4 | 80.8 | 480 |
| OPGW | 80 | 12 | 84.6 | 540 |
| OPGW | 90 | 12.6 | 87.3 | 590 |
