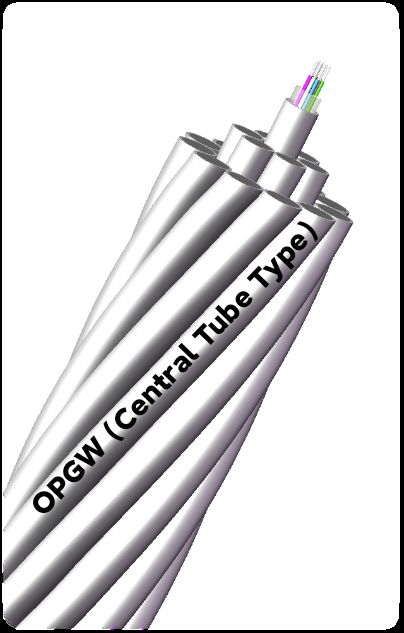

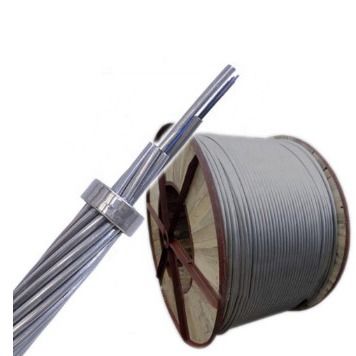

광섬유 복합지상선

제품 설명: 광섬유 복합 상부 지선 (OPGW) 은 광섬유를 포함하는 상부 지선의 일종입니다.오버헤드 지선 및 광 통신과 같은 여러 기능을 갖춘주로 110kV 이상 통신 라인 및 새로 건설 된 상공 고전압 전송 시스템에서 사용됩니다.그것은 또한 오래된 상공 고전압 전송 시스템의 기존 상공 지상 전선을 교체하는 데 사용할 수 있습니다, 광적 통신 라인을 추가, 단전 전류를 수행하고 번개 보호를 제공합니다. OPGW 광적 케이블, 금속 케이블로 포장, 더 신뢰할 수 있고 안정적이고 안전합니다.상공 지선과 광케이블이 하나로 통합되면서, 다른 종류의 광케이블과 비교하면 건설 기간을 단축할 뿐만 아니라 건설 비용을 절감합니다.OPGW가 알루미늄 접착 철선 또는 알루미늄 합금 철선으로 만들어져 있다면, 그것은 좋은 선도자 상공 지상 전선을 설치하는 것과 동등합니다. 이는 전송 라인의 잠복 전원 공급 전류를 줄이는 것과 같은 여러 가지 이점을 가져올 수 있습니다.전력 주파수 과전압을 낮추는, 전기 선의 간섭 및 통신 선에 위험한 영향을 개선.그들은 최적의 매달리는 위치와 전자기성 부식 문제를 고려하지 않고 전송 라인 타워의 꼭대기에 설치 될 수 있습니다.따라서 OPGW는 높은 신뢰성, 우수한 기계적 성능 및 비교적 저렴한 비용으로 특징입니다.이 기술은 특히 새로운 지상 전선을 설치하거나 기존 전선을 교체 할 때 적합하고 경제적입니다.. 사용자 요구 사항에 따라 특수 구조를 사용자 정의 할 수 있습니다.

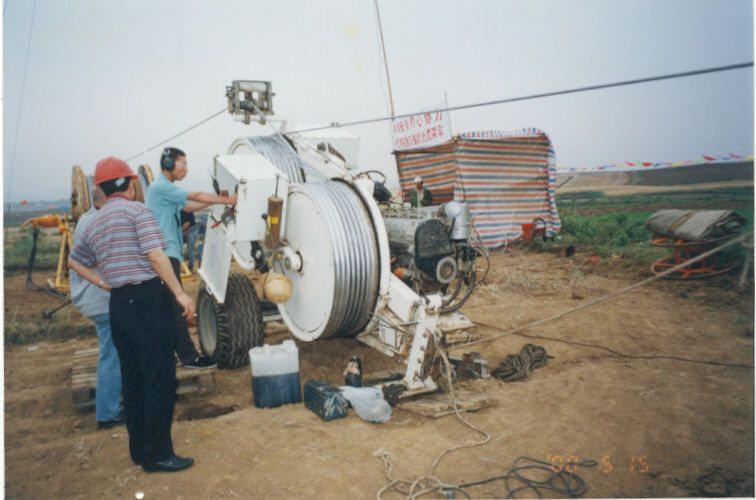

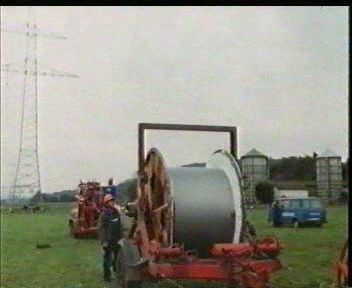

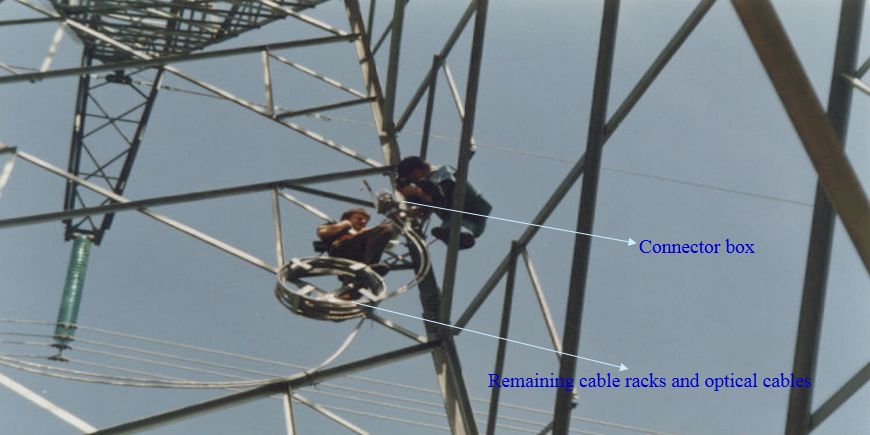

설치 방법: 고압 전송 타워에 대한 상부 사용.

실행 표준: DL/T 832-2016 광섬유 복합 상공 지선, JB/T 8999-2014 광섬유 복합 상공 지선 등

제품 특징:

1 110kv를 초과하는 고전압 선의 경우 단계 간격이 상대적으로 크다 (일반적으로 250M 이상);

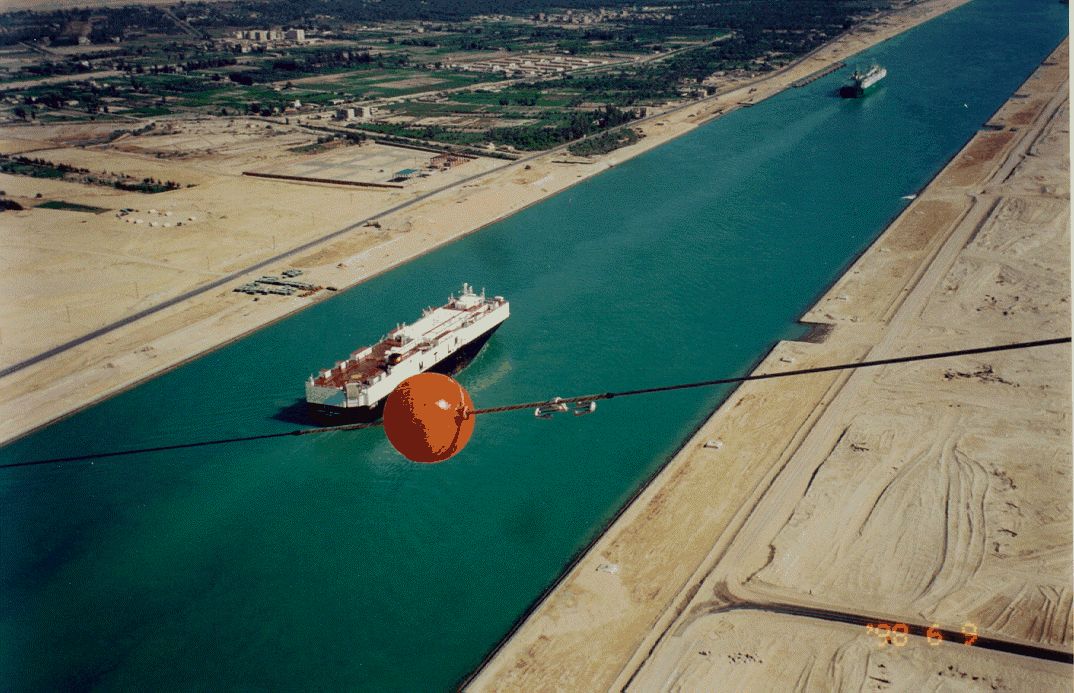

2 유지보수 용이하며, 선 횡단 문제를 해결하기 쉽고, 기계적 특성은 큰 선 횡단 요구 사항을 충족시킬 수 있습니다.

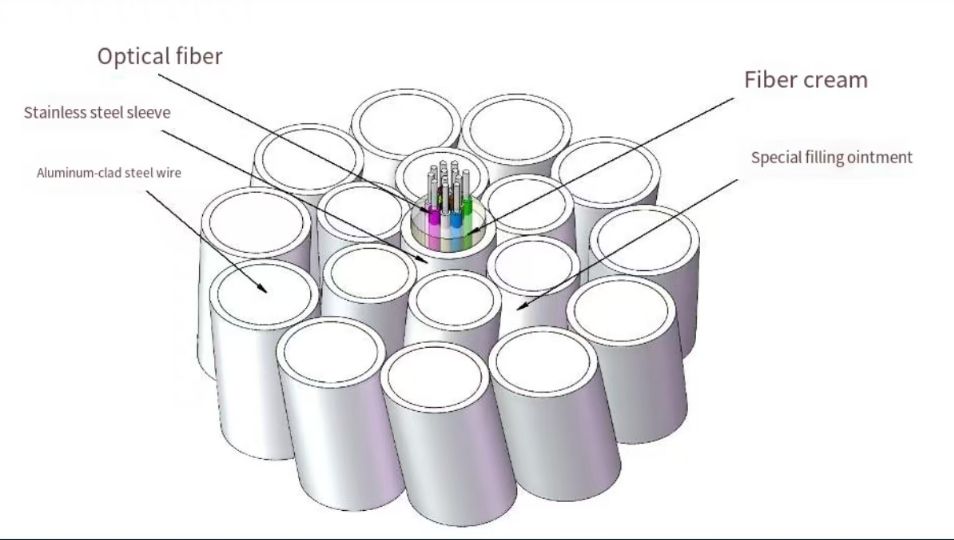

3 OPGW의 외부 층은 금속 갑옷으로 만들어져 있으며, 이는 고전압 침식과 붕괴에 영향을 미치지 않습니다.

4OPGW는 건설 중에 전원을 끄어야 하며, 이로 인해 상당한 전력 중단 손실이 발생합니다. 따라서 OPGW는 110kV 이상의 새로 건설된 고전압 선에 사용되어야합니다.OPGW의 성능 지표에서, 단전 전류가 커질수록 장갑에 더 좋은 전도기가 필요하며, 이에 따라 팽창 강도를 감소시킵니다. 특정 팽창 강도의 조건 하에서,단축 전류 용량을 증가시키기 위해, 금속 가로단 면적은 커져야 하며, 이는 케이블 직경과 케이블 무게의 증가로 이어집니다. 따라서,설치 도중 라인 타워의 강도 지표에 엄격한 요구 사항이 적용되어야 합니다..

기술 매개 변수 (유형 값)
