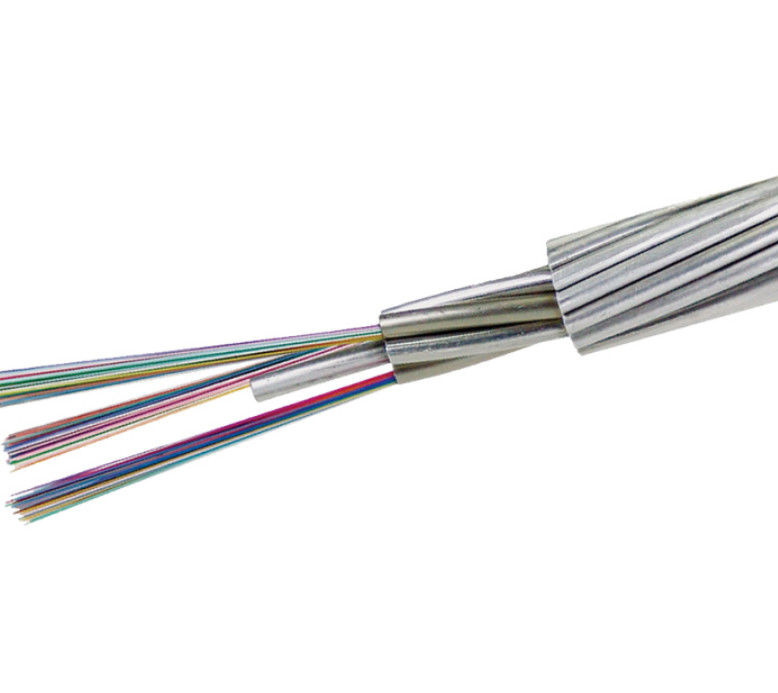

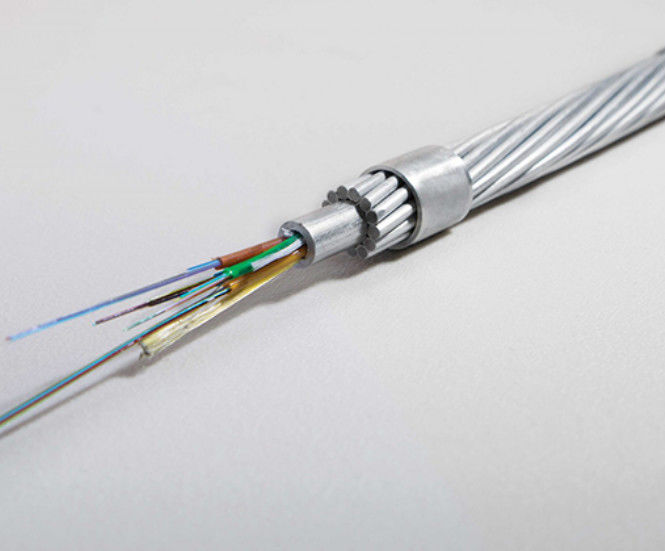

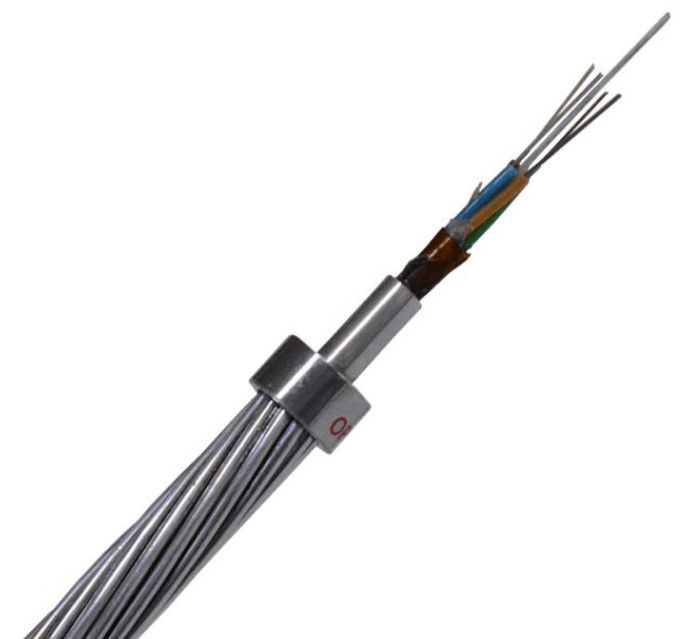

광섬유 합성 접지선 52 핵심 단일 모드 다중 느슨한 관 유형 머리 위 공중 Opgw 케이블
설명:
알루미늄 튜브는 알루미늄 클래드 강선(ACS)의 단일 또는 이중 레이어로 둘러싸여 있거나 ACS 와이어와 알루미늄 합금 와이어를 혼합합니다.좋은 부식 방지 성능.재료 및 구조가 균일하고 진동 피로에 대한 내성이 우수하고 단락 전류가 광섬유 전송 특성에 미치는 영향이 적고 낙뢰 방지 성능이 우수합니다.
애플리케이션:
광섬유 복합 접지선(OPGW)은 접지선과 통신의 이중 기능을 가진 새로운 전력선에 설치하기에 적합합니다.특히 정상적인 voitage 및 초고압 전력선에 설치를 위해.OPGW는 기존 전력선의 접지선을 광섬유 통신 기능을 향상시켜 대체할 수 있습니다.그들은 단락 전류를 전도하고 낙뢰 저항을 제공합니다.
특징:
1. 최대 144개의 섬유
2. 케이블 직경과 무게는 다른 접지선과 비슷합니다.타워에 대한 추가 하중이 적고 인장 강도가 높습니다.
3. 우수한 스테인리스 스틸 튜브 스트랜딩 기술은 섬유가 우수한 2차 초과 길이를 갖도록 하고 튜브에서 섬유가 자유롭게 움직일 수 있도록 합니다.이는 케이블에 길이 방향 응력이 가해지는 동안 섬유에 응력이 없는 상태를 유지합니다.
4. 광섬유는 스테인리스 스틸 튜브로 보호됩니다.
5. 우수한 보안, 좋은 총알 저항 성능.
6. ACSW, AAW 및 SST 연선 설계는 전기 전도성과 기계적 인장 강도의 광범위한 조합을 제공합니다.
| 수/직경(mm) | 2/2.8 |
| 스테인레스 스틸 튜브 | |
| AL 와이어의 수/직경(mm) | 12/2.8 |
| ACS 와이어의 수/직경(mm) | 5/2.8 |
| 케이블 직경(mm) | 14 |
| RTS(KN) | 64 |
| 케이블 무게(kg/km) | 432 |
| 직류저항(200C W/km) | 0.386 |
| 탄성계수(Gpa) | 95.6 |
| 선형 열 계수 | 17.8 |
| 팽창(1/℃×10-6) | |
| 단락 용량(kA²s) | 105.8 |
| 최대작동 온도(℃) | 200 |
| 최대섬유 수 | 52 |
| 아니요. | 주제 | 단위 | 기술적인 매개변수 |
| 1 | 광섬유 유형 | / | G.652D |
| 2 | 광섬유 코어 수 | 코어 | 96/128 |
| 삼 | 감쇠 특성 | 1310nm(dB/km) | ≤0.35 |
| 1550nm(dB/km) | ≤0.22 | ||
| 4 | 케이블 외경 | mm | ≤12.8 |
| 5 | 광케이블의 단위 길이당 무게 | kg/km | ≤502 |
| 6 | 총 단면 | mm² | 79.38 |
| 알루미늄 클래드 강선의 단면 | mm² | 79.38 | |
| 7 | 속도 인장 강도 RTS | kN | 62.0 |
| 8 | 탄성 계수 | 학점 | 132 |
| 9 | 선형 팽창 계수 | ×10-6/℃ | 13.8 |
| 10 | 20℃ DC 저항 | Ω/km | ≤0.740 |
| 11 | 단락전류(0.5s,20℃~200℃) | 카 | 9.21 |
| 12 |
허용 단락 전류 용량 (0.5s,20℃~200℃) |
kA².S | ≥42.4 |
| 13 | 최대 허용 온도 | ℃ | 200 |
| 14 | 최대허용장력(40%RTS) | kN | 24.80 |
| 15 | 연간 평균 작동 장력(25%RTS) | kN | 15.50 |
| 16 | 최소 허용 굽힘 반경 | 작업:mm | 15D |
| 건설:mm | 20D | ||
| 17 | 보관 설치 온도 | 보관(℃) | -40~+80 |
| 설치(℃) | -10~+50 |
